レーザ管構造検討

いよいよレーザ管本体の構造検討です。

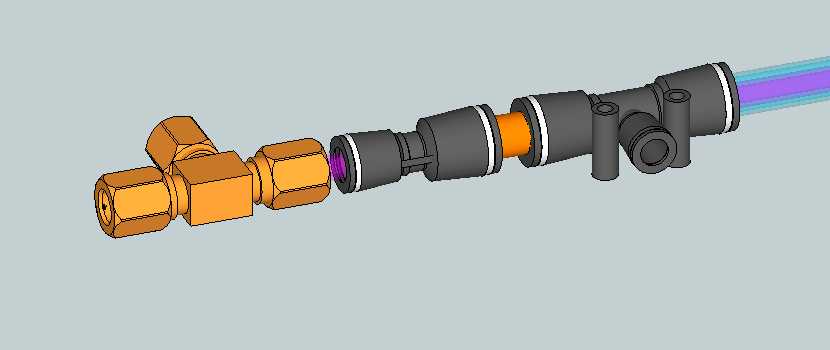

こんな感じで行こうかと思っております。

基本的には1月の放電実験の構造に準じていますが、連続して発振させる場合には冷却が必要になります。通常は水冷しますので、水冷できる構造を考えることにします。

水冷のジャケットを接着剤やガラス細工でやりたくないので、以下のような構造を考えました。

ガラス管をアウター（水色：外径10mmφ、内径8mmφ）とインナー（紫色：外径6mφ、内径4mmφ）の二重構造とし、それらを三つの継ぎ手で繋ぐことで冷却とガス供給と真空引きが出来るようにするというものです。

三つの継ぎ手はそれぞれ、

10mm/10mm/6mmのプラスチックチーズ
冷却用のアウターパイプに6mmφの冷却水供給/排出用の配管をつなげるようにします。
10mm/6mmプラスチック異径ユニオンストレート
アウターパイプをシールし、インナーパイプをアウターパイプ内に保持します。アウターパイプ内の冷却水はここまで流れ込むことになります。インナーパイプは突き当て用のオリフィスを削り取り、アウターパイプの中へ貫通できるように改造します。
8mmφ黄銅チーズ
インナーパイプをシールします。レーザ管にガスを供給するための配管と反射/光取り出しミラーをつなげられるようにします。

以下、詳細に。
まず、アウターパイプ。

アウターパイプの中にインナーパイプを通します。アウターとインナーの間には1mmの隙間があり、ここを水が流れて冷却されるという目論見です。

アウターパイプにチーズを取り付けます。

チーズの他端に10mmφの銅パイプをつけます。

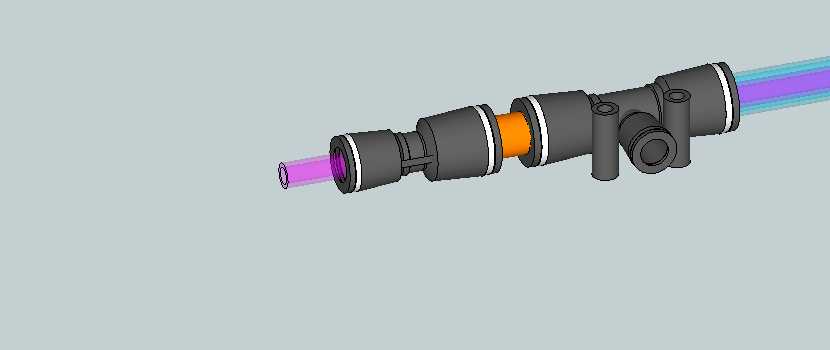

銅パイプの先端に異径ストレートを取り付けます。
本来このジョイントは10mmと6mmφのパイプを繋ぐためのものですが、6mmφのインナーパイプがアウターパイプ内を貫通しているのでジョイント内にインナーパイプの開口部はありません。したがってアウターパイプ内の冷却水はここで行き止まりとなり、もれないことになります。
